KY-J4
電表箱用于制造低壓電纜分支箱
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：上下結構系列
訂購熱線：13634206639
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：上下結構系列
訂購熱線：13634206639
產品詳情

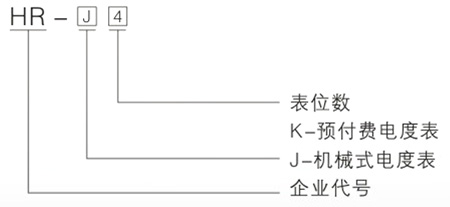

型號及含義
| 名稱 | 外形尺寸（高x 寬x 深）mm | 裝箱數 |
| 單相四表位 | 685x380x 140 | 4只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-J401 | 總線配置 表前配置 表后配置 | 接線端子（ 1 進4出） 隔離開關 斷路器 | FJ6/JTS2-35/4 × 10 NH2-100/1P 63A DZ47-60/2P 63A | 2 4 4 |
| HR-J402 | 總開關配置 表前配置 表后配置 | 斷路器 接線端子（ 1 進4出） 斷路器 | DZ158-125/2P 125A FJ6/JTS2-35/4 × 10 DZ47-60/2P 63A | 1 2 4 |
| HR-J403 | 總開關配置 表前配置 表后配置 | 斷路器 接線端子（ 1 進4出） 接線盒（8進8出） | DZ158-125/2P 125A FJ6/JTS2-35/4x 10 FJ6/JHD-8/C | 1 2 1 |
注． 總開關連接線BV16m m2或BV25mm2電能表連接線BV6mm2或BV10mm2。

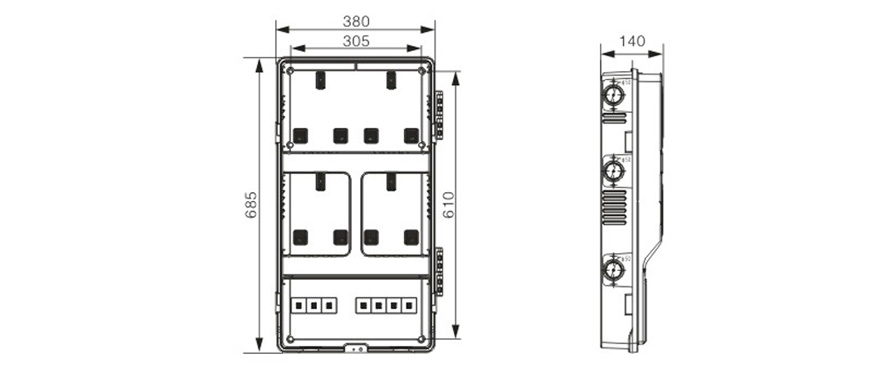

外形及安裝尺寸

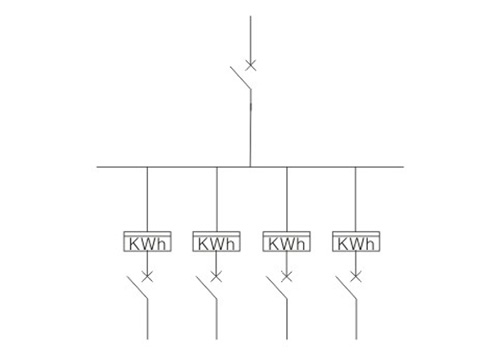

單相四位電表箱（機械）接線圖
訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
