KY-PX-D9L
電表箱用于制造低壓電纜分支箱
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：新國網標準系列
訂購熱線：13634206639
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：新國網標準系列
訂購熱線：13634206639
產品詳情

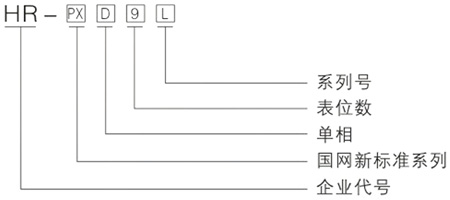

型號及含義
| 名稱 | 外形尺寸（離x 寬x 深）mm | 裝箱數 |
| 單相九表位（3排） | 1000x910x180 | 1只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-PX-D9L01 | 總控配置 表室配置 表后配置 采集器開關 采集器室配置 | 塑殼斷路器 開關端子 零線端子 接插件 微型斷路德 微型斷路錦 接插件 | NM1-250/3300 200A FJ6GD-250/4 × 16 FJ6/JHSD-9 YD-01 60A DZ47- 63H/2P 63A DZ47-63/2P6A YD-01 C | 1 3 1 9 9 1 1 |
| HR-PX-D9L02 | 總控配置 表前配置 表室自己置 表后配置 | 塑殼斷路器 開關端子 零線端子 隔離開關 接插件 微型斷路器 | NM1-250/3300 200A FJ6G-250/4 × 16 FJ6/JHD- 9 NH2- 125/1P 100A YD- 01 60A DZ47-63H/2P 63A | 1 3 1 9 9 9 |
注： 表箱內導線采用BV - 10mm2或BV- 16mm2，另配有PE端子。

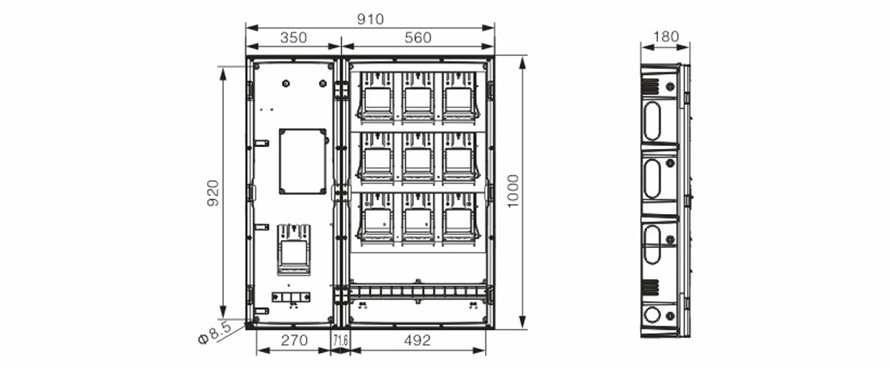

外形及安裝尺寸

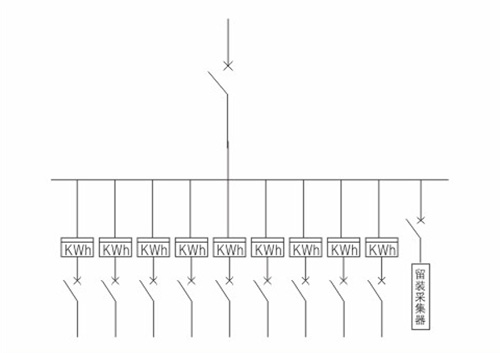

單相九表位（3排）電能計量箱接線圖
訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
