KY-L-D20
電表箱用于制造低壓電纜分支箱
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：左右結構系列
訂購熱線：13634206639
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：左右結構系列
訂購熱線：13634206639
產品詳情

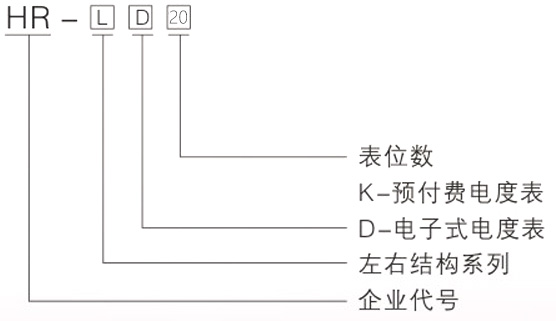

型號及含義
| 型號 | 配件名稱 | 名稱 | 型號規格 | 數量 |
| HR-L-D2001 | 總進線 | 斷路器 | NM1-225S/3300 | 1 |
| 出線 | 隔離開關 | NH2-100/2 | 20 | |
| 進線 | 斷路器 | DZ47-60/2 | 20 | |
| HR-L-D2002 | 總進線 | 斷路器 | NM1-225S/3300 | 1 |
| 出線 | 接線端子 | 三進十六出 一進十六出 | 1 1 | |
| 進線 | 斷路器 | DZ47-60/2 | 20 | |
| HR-L-D2003 | 總進線 | 斷路器 | NM1-100H/3300 | 1 |
| 出線 | 斷路器 | DZ47-60/2 | 20 | |
| 進線 | 斷路器 | DZ47-60/2 | 20 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2。

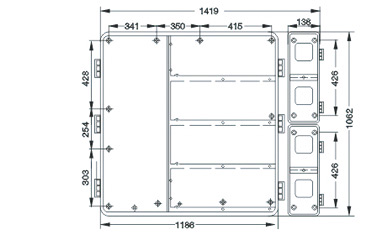

外形及安裝尺寸

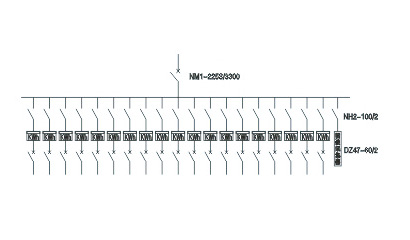

單相二十位電表箱（電子）接線圖
訂貨須知
1、此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
2、左側進線室、出線室的上蓋可選全透明的PC材質或非透明的ABS材質， i青按實際確定選型方案。
