KY-L-K9
電表箱用于制造低壓電纜分支箱
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：左右結構系列
訂購熱線：13634206639
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：左右結構系列
訂購熱線：13634206639
產品詳情

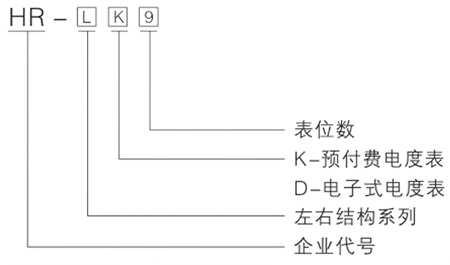

型號及含義
| 名稱 | 外形尺寸（高x 寬x 深）mm | 裝箱數 |
| L型單相九表位 | 790x845x110 | 2只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR- L- K901 | 總開關配置 表前配置 表后配置 | 塑殼斷路器 隔離開關 斷路器 | NM1-225S/3300 250A NH2-100/2P 100A DZ47-60/2P 60A | 1 9 9 |
| HR- L- K902 | 總開關配置 表前配置 表后配置 | 塑殼斷路器 隔離開關 斷路器 | NM1-225S/3300 225A NH2- 100/1P 63A DZ47LE-2P 63A | 1 9 9 |
| HR- L-K903 | 總開關配置 表前配置 表后配置 | 塑殼斷路器 開關端子 斷路器 | NM1-225S/3300 225A FJ6G- 250/16-50/4 x 16 DZ47- 60/2P 63A | 1 3 9 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2。

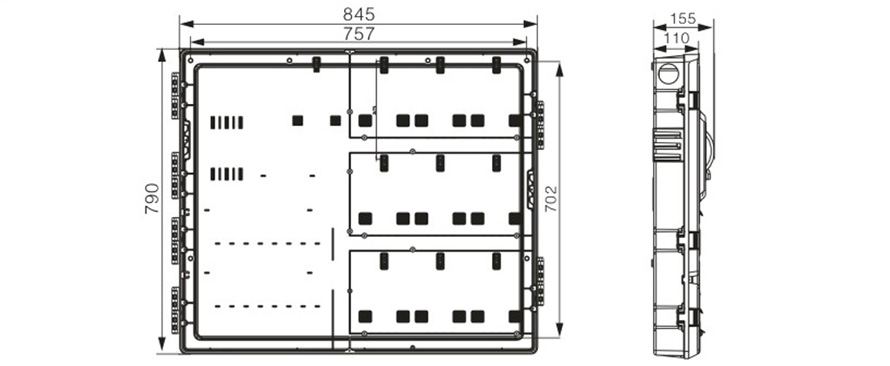

外形及安裝尺寸

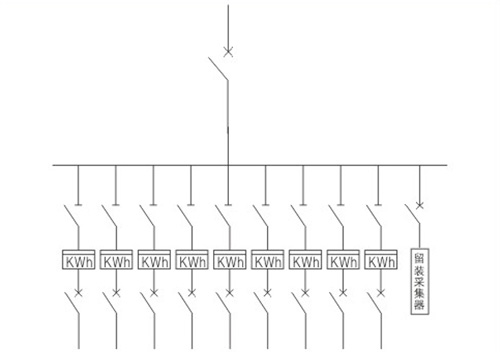

單相九位電表箱（插卡）接線圖
訂貨須知
1、此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
2、左側進線室、出線室的上蓋可選全透明的PC材質或非透明的ABS材質， i青按實際確定選型方案。
