KY-D-K21L
電表箱用于制造低壓電纜分支箱
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：南網D型和DL型結構系列
訂購熱線：13634206639
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：南網D型和DL型結構系列
訂購熱線：13634206639
產品詳情
型號及含義
| 名稱 | 外形尺寸（高x 寬x 深）mm | 裝箱數 |
| DL型單相二十一表位 | 1只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-D-K21L01 | 總開關配置 表前配置 表后配置 | 斷路器 隔離開關 斷路器 | NM1 -225S/4300/225A NH2-100/2P 63A DZ47-2P/C32A | 1 18 18 |
| HR-D-K21L02 | 總開關配置 表前配置 表后配置 | 斷路器 斷路器 斷路器 | NM1 -400S/3300/400A DZ47-2P 60A DZ47-2P 40A | 1 18 18 |
| HR-D-K18L03 | 總開關配置 表前配置 表后配置 | 斷路器 開關端子（ 1 進6出）） 斷路器 | NM1 -225S/4300/225 FJ6G-250/16-50/6 x 16 DZ47-60/2P 32A | 1 3 18 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2。

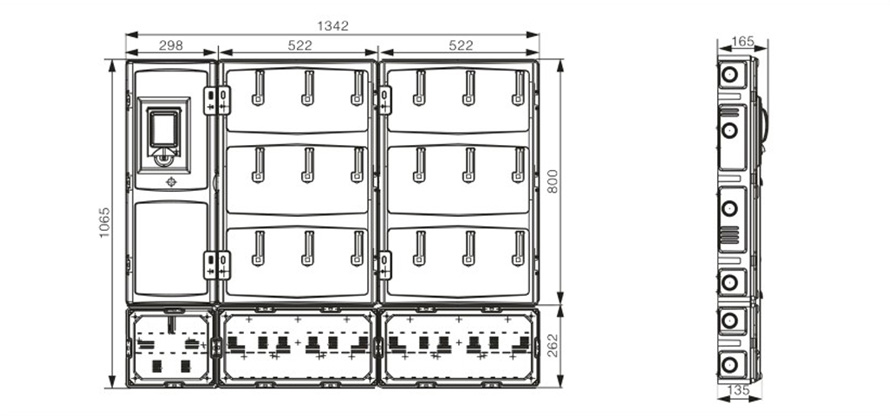

外形及安裝尺寸

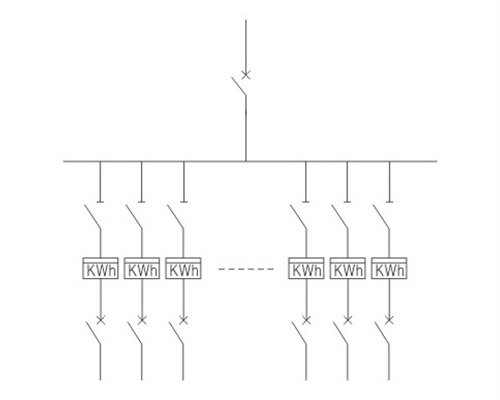

單相十八位電表箱（插卡）接線圖
