KY-K1DS
電表箱用于制造低壓電纜分支箱
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：單相一表位系列
訂購熱線：13634206639
箱體的材料是一種樹脂基復合材料 箱體的主要組成分為
ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。
歡迎來電咨詢我們?。?！
產品分類：單相一表位系列
訂購熱線：13634206639
產品詳情

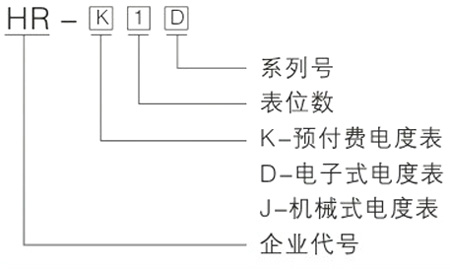

型號及含義
| 名稱 | 外形尺寸（離x 寬x 深）mm | 裝箱數 |
| D型單相一表位 | 380x210x110 | 18只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR- K1D01 |
表前配置 表后配置 |
隔離開關 斷路器 |
HL30- 100/2P 63A DZ4 7-2P/C63A |
1 1 |
| HR-K1D02 |
表前配置 表后配置 |
隔離開關 接線盒（ 2進2出） |
HL30-100/2P 63A AFJ6/JHD-4/A |
1 1 |
| HR-K1D03 |
表前配置 表后配置 |
斷路器 漏電保護器 |
DZ4 7 -2P/C63A DZ47LE-63/1P+N |
1 1 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2

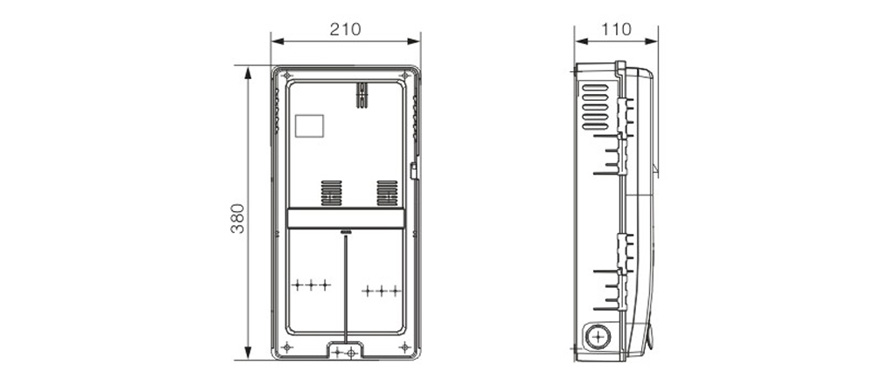

外形及安裝尺寸

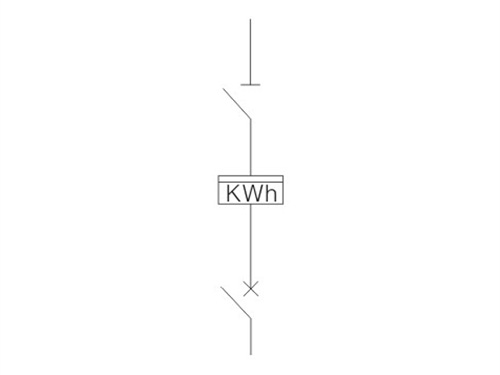

D型單相一位電表箱（插卡）接線圖
